無線充電技術解決方案分析

現有解決方案分析：

國外研發無線充電技術(包括芯片/方案/發射接收器件)的企業主要包括了IDT、TI、Freescale、高通、博通、NXP、Fulton、Energous、Delphi、松下、東芝、富士通等。

國內則有中惠創智、新頁、中興、勁芯微、美嗒嗒、微鵝、斯普奧汀、華潤矽科、新捷、伏達、以及臺灣凌陽等。

在無線充電器發射器上放置不同的接收器，接收器可為不同的裝置從小電力的耳機到大功率的筆記型計算機，因此一個成熟的解決方案首先應該要能檢測到對應不同的目標物；而每個接收裝置的電力需求會有所不同，這時發射器需要能自動調節功率輸出進行供電。

一般無線充電步驟分為：檢測、通信、供電三個階段：

（1） 檢測階段：識別可供電設備及異物（FOD）

當接收器放置在發射器工作范圍內，發射器檢測是否是一個接收器靠近

（2） 通訊階段：進行身份認證

發射器發送數據包，并且為接收器供電啟動接收器，之后接收器回復響應數據完成身份的認證


（3） 充電階段：進行電能傳輸

在身份認證后，發射器根據接收器的設備類型，選擇相應的功率等參數，為接收器充電


以Qi標準為例，整體流程如下：

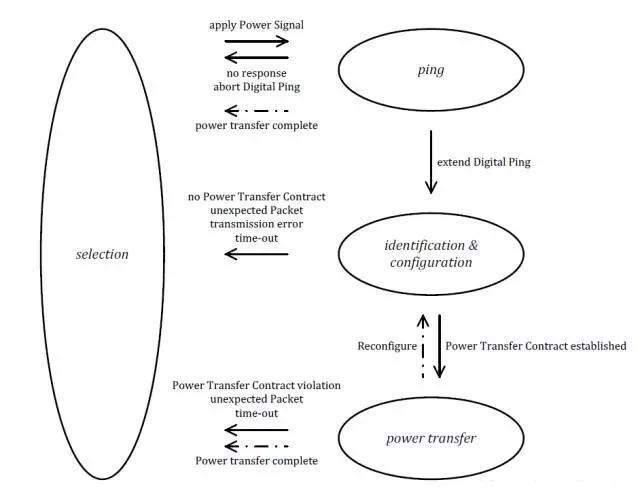

圖：Qi標準通訊流程

現今無線充電系統都采用共振的方式進行設計，在架構上都大至相同有下列這些構造：

發射器內有
.直流電源輸入
.頻率產生裝置
.切換電力的開關
.發射的線圈與電容諧振組合

接收器內有
.接收的線圈與電容諧振組合
.整流器;
.濾波與穩壓器
.直流電源輸出
