TP-LINK路由器檢修一例

      家用一臺型號為TL－WR847N 的TP路由器，用了好幾年了，突然所有指示燈不亮了。用萬用表檢查電源適配器輸出電壓為9V，正常。拆機后測D2電壓正常，測DC－DC降壓器U4（型號AP3502EM的芯片）2腳電壓正常。

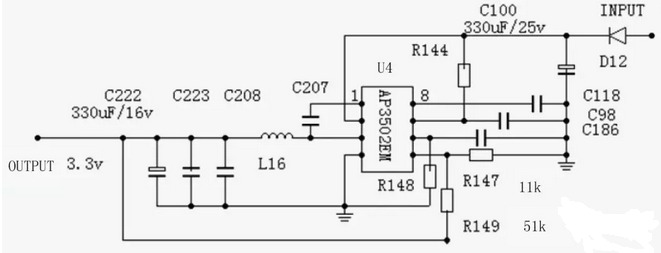

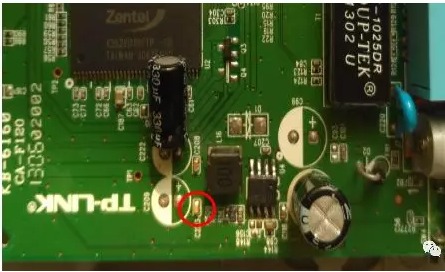

      為方便檢修，根據實物(如圖1所示)畫出電路圖（如圖2所示），從圖中可以看出AP3502EM2腳電壓輸入端、3腳電壓輸出端與電容C222、C223、C208及電感L16組成一個LC濾波電路，為主芯片和內存供電。5腳為反饋輸入端，通過電阻與電壓輸出端相連。查資料得知若該腳電壓超過1.1V，則過壓保護起控；若該腳電壓低于0.3V，振蕩器的頻率較低實現過流保護。測3腳電壓，發現無電壓輸出，說明執行了過流保護。斷開L16測3腳電壓輸出3.5V說明芯片沒有壞，測C222對地電阻，只有幾歐姆，說明有短路現象。仔細觀察電容C222,沒有發現鼓包，問題可能在C223和C208以及后級電路。把C208拆掉，測量對地電阻，短路依舊存在，問題就不在C208，把C208焊好，拆掉C223,測對地電阻，有幾百歐，說明短路就是C223.恢復好電感，通電指示燈亮。斷電在舊板找了一個頭與C223差不多大的電容，安裝上去，接入網絡試機，路由器又恢復了它的功能。實測AP3502EM各腳電壓如附表所示。

附表
