12V/30W小功率電源適配器原理圖及設計方案

12V電源適配器該電源結構簡單,直接可與220V交流電源連接,經橋式整流電容濾波后產生300V直流高電壓去啟動電源適配器工作,并且重量輕?體積小,接線簡單且外圍元件少

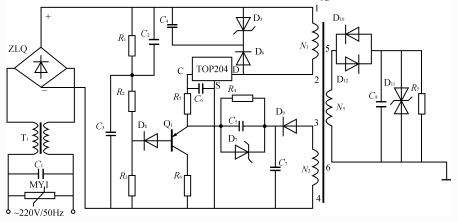

12V/30W小功率12V電源適配器原理圖

  該電路利用三極管VT1?二極管VD8及電阻R5?R6組成過低壓保護電路,當輸入電壓降低到一定程度時,VT1導通,控制端C電位降低,TOP開關關閉,電源適配器沒有輸出?(1)輸入電路220V交流電網輸入電壓經橋式整流?電容濾波后產生300V直流高壓去啟動電源適配器工作

  (2)電源變換器部分x?在該電路中,T2為高頻變壓器,Nl為初級繞組(35T),N2為反饋繞組(15T),N3為次級隔離輸出繞組(7T)?電源適配器工作后,反饋繞組N2經整流?濾波?限流后送至TOP開關控制極C,以調整TOP開關內部PWM占空比?當某種原因(如負載變輕)引起輸出電壓升高時,N2電壓將升高,即流入TOP開關控制端C的電流增加?在振蕩電路的控制下,漏極端D有電流流入芯片,提供開環輸入,該輸入通過旁路調整器?誤差放大器,由控制端進行閉環調整,經由PWM控制 MOSFET的輸出占空比,使其占空比線性減小,從而使輸出電壓下降,較后達到動態平衡,保持輸出穩定?電路中并接于初級繞組N1兩端的瞬態電壓抑制二極管VD5?電容C4及快速二極管VD6組成鉗位削峰電路?鉗制電感放電脈沖的較高電位,減少漏感抗引起的漏極端電壓畸變?在實際繞制高頻電源變壓器時,為了減小漏感的影響,可采用初級與次級相互交又的繞制方法?同時,采用自我屏蔽作用較為良好的罐形磁芯,將線圈都用磁芯封在里邊?

  (3)反饋控制回路電容C6決定軟啟動恢復時間,C6?R5?R4?C5?VD7決定控制回路的零點?R4阻值過小,限流線性差,容易導致TOP開關損壞;過大時則調整線性差?在實驗中取值為10kQ

  (4)輸出回路

N3?VD10?C8?VD1構成輸出回路?肖特基勢壘整流二極管VD10對高頻變壓器次級的高頻方波電壓進行整流,經低ESR值的電解電容濾波及雙向瞬態電壓抑制二極管VD11削峰穩壓后,提供給負載電路?R7既可改善電源本身的輸出阻抗,又能小幅度地調整輸出電壓的范圍,同時又可在電源空載時為電容C8提供放電回路?R7取值為430n?

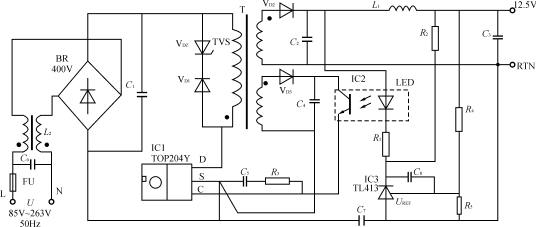

212.5Vn25W精密電源適配器12.5V/25W精密電源適配器原理圖如圖9-39所示?由TOP204構成隔離式+12.5V?2A(25W)電源適配器電路?該電源的特性為:當交流輸入電壓U=從85V變化到265V時,電壓調整率為士0.2%;當負載電流從10%(0.2A)變化到100%(2A)時,負載調整率也達士0.2%,可與線性集成穩壓電源相媲美?該電路的主要特點是利用一片TL431(C3)與光電耦合器(IC2)構成外部誤差放大器,再與片內誤差放大器配合使用,對控制電流進行精細調整,從而大大提高了穩壓性能?
