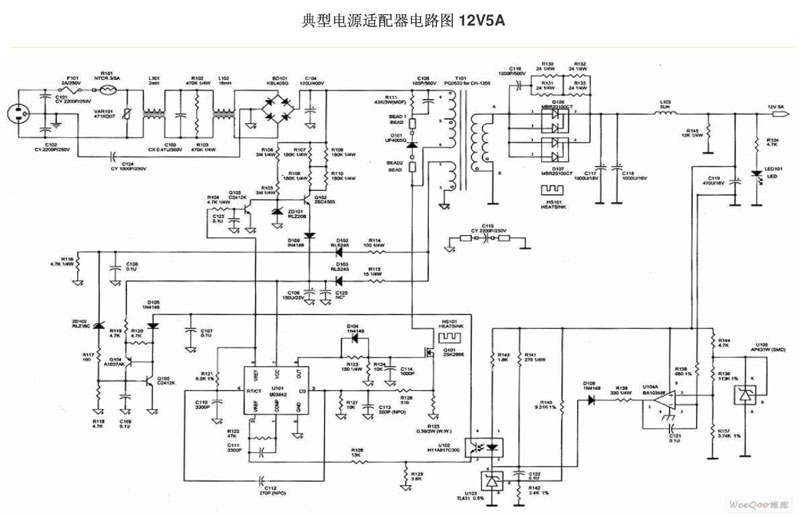

電源適配器工作原理圖

電源適配器工作原理圖

一、定義

現實中的電源適配器多是開關電源。開關電源是指通過現代電子技術。英文名是Poweradapt小型便攜式電子設備及電子電器的供電電源變換設備，一般由外殼、電源變壓器和整流電路組成，按其輸出類型可分為交流輸出型和直流輸出型；按連接方式可分為插墻式和桌面式。廣泛配套于電話子母機、游戲機、語言復讀機、隨身聽、筆記本計算機、蜂窩電話等設備中。

二、種類

電源適配器主要分為開關電源和線性電源兩種。

2.1開關電源是利用現代電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，電源適配器的開關電源一般由脈沖寬度調制(PWM控制IC和MOSFET構成。其優點是工作效率高，體積小，可以在寬電壓范圍內工作；缺乏之處是對電源電路干擾較大，發生故障時檢修難度較大。

2.2線性電源是將交流電經過變壓器變壓，整流電路整流濾波得到未穩定的直流電壓，電源適配器要達到高精度的直流電壓，必需經過電壓反饋電路調整輸出電壓。其優點是技術幼稚，電路簡單，且沒有開關電源具有的干擾與噪音；缺乏之處是電壓反饋電路是工作在線性狀態，調整管的功耗大，轉換效率低，因使用電感式變壓器故設備重量大。

三、工作原理

現實中的電源適配器多是開關電源。開關電源是指通過現代電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，電源適配器的開關電源一般由脈沖寬度調制(PWM控制IC和MOSFET構成，好處：轉換效率高，體積小，可以在寬電壓范圍內工作。缺乏：發生故障時檢修難度較大，對電源電路干擾較大。
