固定式雙電源適配器直流穩壓電路設計

在我們平常生活中恒壓源很常見，例如蓄電池、干電池都是直流恒壓電源適配器，而220V交流電，則可認為是一種交流恒壓電源適配器，因?yàn)樗鼈兊妮敵鲭妷菏腔静蛔兊模遣浑S輸出電流的大小而大幅變化的。本項目所介紹的固定式雙電源適配器直流穩壓電路，可將交流電源適配器轉化為要求的直流電源適配器，具有操作方便、電壓穩定度高等特點，其輸出電壓精確可測。

現在跟著玖琪實業的工程師設計一個簡單的直流穩壓電源適配器，將市電轉化成直流穩壓±15V。
東莞市玖琪實業有限公司：12年行業經驗，專注電源行業，高性能，兼容性強，內置優質芯片，證書認證齊全
固定式雙電源適配器直流穩壓電路整個系統主要分以下四個部分。
降壓電路：利用變壓器對220V交流電網電壓進行降壓，變?yōu)樗枰慕涣麟妷海詽M(mǎn)足±15V電源適配器輸出的需要。
整流電路：將交流電壓變?yōu)閱畏较蛎}動的直流電壓。
濾波電路：去掉整流電路輸出的直流電中的紋波，將脈動的直流電壓轉化為平滑的直流電壓，主要利用儲能元件電容來實現。穩壓電路：清除電網波動及負載變化的影響，保持輸出電壓的穩定。
系統模塊框圖如圖所示。

系統模塊框圖

1.整流電路

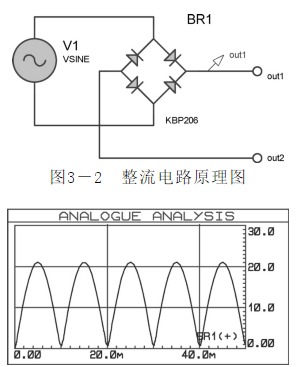

它是全波整流的一種方式，稱為橋式整流電路。該電路使用四個二極管，變壓器有中心抽頭。單相橋式整流電路的變壓器中只有交流電流流過，效率較高。利用兩個半橋輪流導通，形成信號的正半周和負半周。使用有中心抽頭的變壓器則可以得到正負兩個電壓輸出。整流電路原理圖如圖所示。整流電路輸出用示波器監視，仿真結果如圖所示。

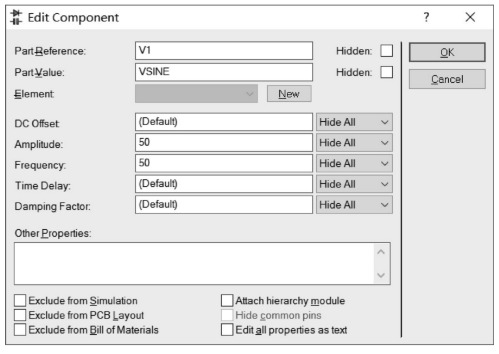

交流電壓設定如圖所示，為了模仿市電經降壓后的輸入電壓，將電壓輸入設置為50V，頻率設置為50Hz。

圖電流輸入設置
