高效輔助電源適配器

       圖中顯示的是前面電路的更有效的版本。此電路使用分立元件的橋式整流D~D2消除變換器中饋電電阻R1和R2上的功耗。這樣的電路設計對交流110V／220V兩種供電電壓下的工作是非常有用的。電壓選擇跳線的兩個位置用來選擇是在110V還是在220V交流電源適配器下工作，整流管D~D2可以有效供給110V電壓。此例中，有效的110V交流電源適配器還可給110V冷卻電風扇供電，因此相同的電風扇可在兩種輸入電壓值下工作（為了滿足安全要求，電風扇的絕緣等級應該能適合在較高電壓下工作）。

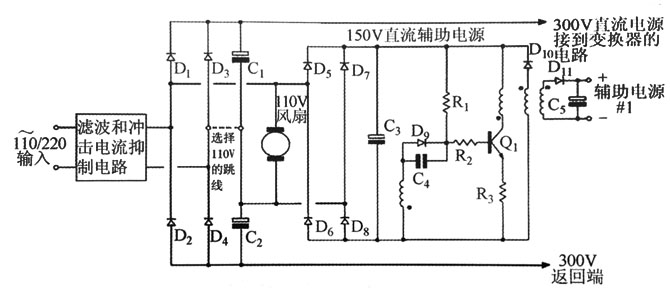

        用110V交流制冷風扇的自激振蕩反激型輔助電源適配器變換器，可適用F110V交流制冷風扇，它可在兩種輸入電壓下使用

        注意：當工作電源適配器是220V交流電源適配器輸入時，應去掉C1與C：之間的跳線。在這種情況下，300V直流電源適配器的負載必須超過風扇和輔助電源適配器負載才能保證在C1與C2的中點能夠進行直流復位。因此該電路只適合于其輸出保持較小負載的應用場合。盡管大多數應用中風扇和輔助變換電路產生的紋波電流負載可能只占總負載的很小的百分比，但還是應選擇合適的電容C1與C2以能承擔這種紋波電流負載。

主變換變壓器驅動輔助電源適配器

      很明顯當主變換器工作時，主變換變壓器的一個繞組能夠提供所需的輔助電源適配器。在電路啟動期間需要有一些手段能夠給控制電路提供輔助供電。那么在下面的章節中就介紹幾種啟動方法。

低噪聲分布式輔助變換器

使用高頻正弦波功率分布式系統

       前面討論的輔助功率系統采用了硬開關方法（方波）。這種系統的缺點是開關邊沿很陡，容易輻射出高頻噪聲并耦合至主控系統的分布導線和變壓器中。

       現代大功率系統的趨勢是使用嵌入式微控制器和工業接口系統連接至其他電源適配器和計算機控制系統。這種系統通常使用多層PCB，或許還需要幾種不同的且相互隔離的輔助電源適配器。顯然，任何注入到內部或外部輔助電源適配器或控制線的高頻噪聲都是不允許的。

       雖然良好的布局和濾波能夠?qū)⒂查_關系統中的有害噪聲減小至可接受的水平，但更有效的方法是使用高頻正弦波系統，這種系統的開關邊沿不是特別陡，所以不會產生過量的高頻噪聲。本章將研究一個20W的正弦波系統。
