獨立的供電故障報警模塊

前述的兩種供電故障報警電路必須是充電器電路的一部分，因?yàn)樗鼈兊墓ぷ魅Q于直流輸入端的工作電壓。圖1。21。4中顯示了一種電路，該電路接到交流充電器輸入端直接運行，它不依靠任何其他充電器。

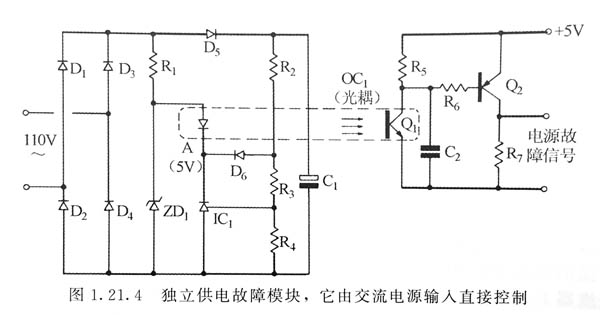

圖獨立供電故障模塊，它由交流充電器輸入直接控制

這個電路有它自己的橋式整流器D1~D4，它提供單向選加正弦波輸入電壓到電阻R1ZD1以及光耦二極管OC1和1C1電路。倘若電容C1上的電壓高于較小臨界值，TL431分壓調整集成電路1C1將導通，把A點電壓調整為5V（注意，此時二極管D4導通，鉗位R3和R4上的電壓并維持A點電壓為5V）。

如果整流后的輸入電壓經過R1降壓后其值大于5V，在每個半波周期內OC1將導通晶體管Q也導通，同時也給C2提供了一個放電脈沖。這個脈沖的重復行為阻止了C的充電過程，R3和R4上有電流流過使Q2導通，報警信號輸出仍然保持為高電平。這種情況就說明電路處于正常狀態。

如上所述，只要OC1的關斷時間超過3ms，那么C2就會充電，就會產生故障信號如果C1上的電壓下降到維持OC1導通的臨界值或者交流充電器輸入故障出現時，就會出現這種情況。

這個電路比上述系統要更精確，有更好的溫度系數，此分壓調節器1C1有一個精度更高的內部參考電壓，該電路所提供的功能與圖中所示的電路相似。

對于由R2、R1、R4以及C1組成的分壓網絡來說，其時間常數應該遠遠小于充電器原邊電容的放電時間常數，確保在出現持續低電壓故障時，在充電器下降而失去調整功能之前能夠提供一個故障報警信號。

反激變換器的供電故障報警

雖然簡單的供電故障報警電路有很多缺點，但它還是可以應用到反激變換器中的，因?yàn)榉醇ぷ儔浩髟谡蛏现黄鹨粋€(gè)純變壓器的作用，即它提供一種隔離的、變換的電壓輸出，此電壓正比于所加的直流電壓。

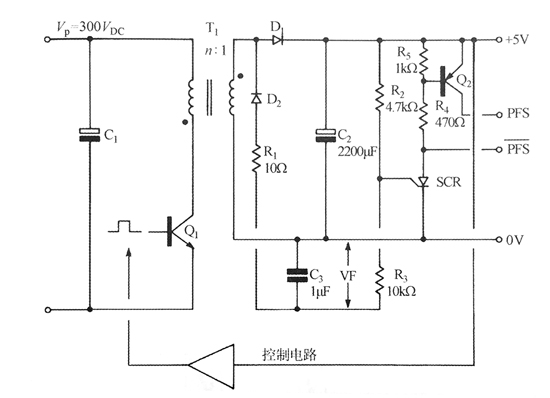

圖顯示一個簡單的單輸出反激式充電器功率模塊，它的輸出電壓為5V。在T反激模式下，二極管D1導通并給C2充電，輸出所要求的5V電壓。用普通方法可以控制電路調整工作周期來保持輸出電壓不變。

在電路中增加一個二極管D2和一個電容C3，在T1正激模式時使D2導通，在C3上能形成電壓V=VP／n，即V正比于充電器輸入端的電壓VP。

通過合理選擇由R2、R3組成的分壓網絡，使晶閘管SCR在輸入電壓度為臨界較小額定電壓時導通。注意，這種方法可獲得對輸入瞬變低電壓的良好的抑制作用，直到輸入端電容C1放電到所規定的較小報警低電壓臨界值時才發出報警，在輕載或是輸入電壓過高的情況下將提供較長延時。

在這個電路中，可選擇供電故障信號PFS輸出為高電平或低電平。

電阻R1是C3充電的限流電阻，用來阻止漏感尖峰電壓的峰值整流。開關接通時，一個小的R1就能阻止競爭不定狀態的出現，還具有較快的響應速度。在輸出一個故障信號后，必須關閉充電器和復位晶閘管SCR。該電路簡單卻有優良的特性。
