二類設備靜電問題處理

對于此類設備的ESD放電部位和一類設備一樣,包括設備的外殼、連接器外殼、指示燈、復位按鈕、撥碼開關、電源開關等部位,所以在出現靜電問題時應該針對這些地方進行處理。

外売無接地設

對設備外殼的放電

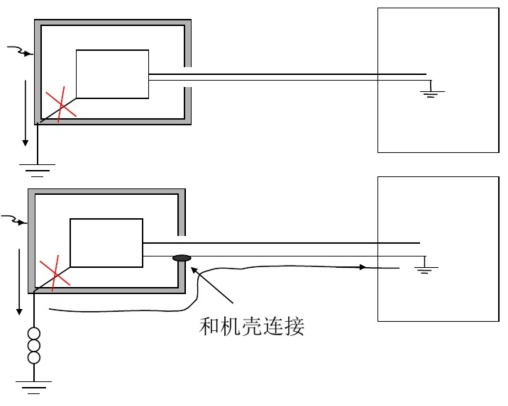

對于下圖中的情況, 設備內電路和金屬外殼無電連接, 設備內電路有電纜在遠端接地;

處理方法:見下頁。

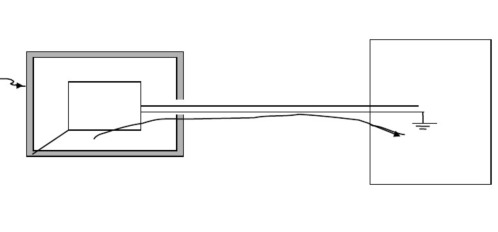

電路和機殼不連時，二次放電產生的靜電電流路徑。

上頁情況的處理方法之一

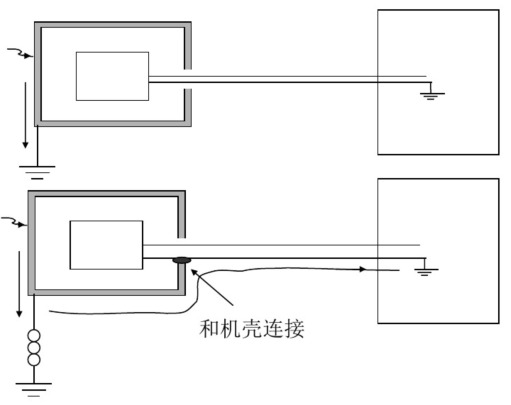

有條件接地的設備;外売接地并且要保證接地阻抗小:

無法保證接地阻抗小的設備,其在外部接地的線和機売相連。

上頁情況的處理方法之二

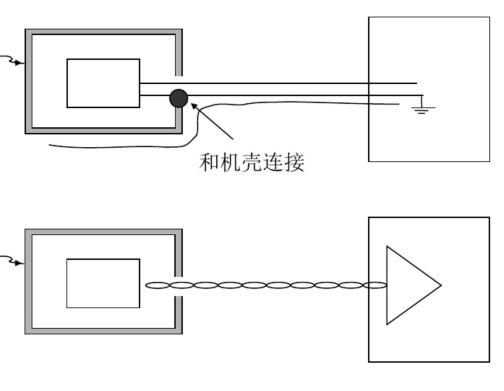

對于無條件接地的設備,使其在外部接地的線和外殼相連。

對于無條件接地的設備,采用雙絞線的方式傳輸信號。

對設備外殼的放電

對于下圖中的情況, 設備內電路和金屬外殼有電連接, 設備內電路有線在遠端接地;

處理方法:見下頁。

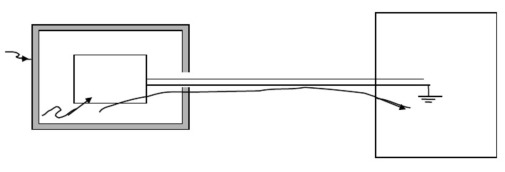

電路和機殼相連時，產生的靜電電流路徑。

上頁情況的處理方法之一

有條件接地的設備;外売接地并且要保證接地阻抗小,無改善則去掉電路和外売的連接。

無法保證接地阻抗小的設備,其在外部接地的線和機売相連。無改善則去掉電路和外売的連接。

上頁情況的處理方法之二

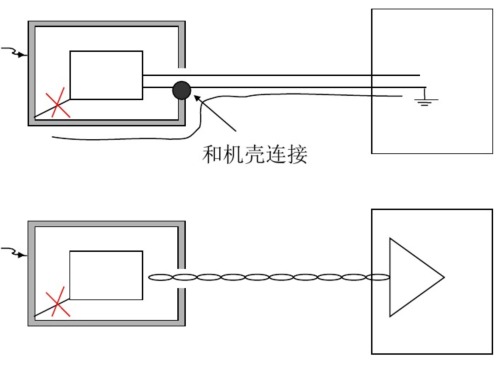

對于無條件接地的設備,去掉電路和外殼的連接,且使其在外部接地的線和外殼相連。

對于無條件接地的設備,去掉電路和外殼的連接,采用雙絞線的方式傳輸信號。【東莞充電器】
