電磁干擾

敏感設備，指對電磁騷擾產生響應的設備。

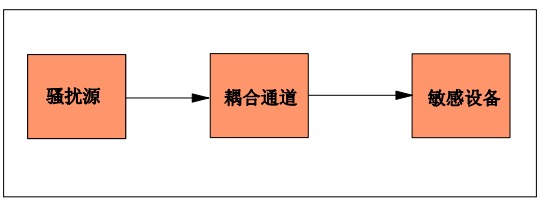

所有的電磁干擾都是由上述三個因素的組合而產生的。把它們稱為電磁干擾三要素。如下圖所示。

由電磁騷擾源發出的電磁能量，經過某種耦合通道傳輸?shù)矫舾性O(shè)備，導致敏感設備出現某種形式的響應并產生效果。這一作用過程及其效果，稱為電磁干擾效應。

電源適配器電磁兼容研究的主要內容
電源適配器電磁兼容學科研究的主要內容是圍繞構成電磁干擾的三要素進行的，即對電磁騷擾源、耦合通道和敏感設備的研究。
騷擾源的研究包括其發生的機理、時域和頻域的定量描述，以便從源端來抑制干擾的發射，通常采用濾波技術來限制騷擾源的頻譜寬度和幅值。
騷擾的耦合通道有二條： 1，通過空間輻射； 2，通過導線傳導。輻射發射主要研究在遠場條件下騷擾以電磁波的形式發射的規律以及在近場條件下的電磁耦合。通常采用屏蔽技術來阻斷騷擾的輻射。傳導發射討論騷擾延導線傳輸?shù)挠绊憽Ｍǔ鲗?dǎo)發射通過公共地線、公共電源線和互連線而實現。
電磁兼容的研究內容還包括電磁兼容控制技術、測量技術、分析預測等。

基本的電磁兼容控制技術
較常用也是較基本的電磁兼容控制技術是屏蔽、濾波、接地。此外平衡技術、低電平技術等也是電磁兼容的重要控制技術。隨著新工藝、新材料、新產品的出現，電磁兼容控制技術也得到不斷的發展。

1. 屏蔽
主要用于切斷通過空間的靜電耦合、感應耦合形成的電磁噪聲傳播途徑，這三種耦合又對應于靜電屏蔽、磁場屏蔽與電磁屏蔽，衡量屏蔽的質量采用屏蔽效能這一指標。
2. 濾波
在頻域上處理電磁噪聲的一種技術，其特點是將不需要的一部分頻譜濾掉。
3. 接地
提供有用信號或無用信號，電磁噪聲的公共通路。 接地的好壞則直接影響到設備內部和外部的電磁兼容性。
