觸摸式可調直流穩壓電源

     我們使用317或者1117等芯片可以制作出性價比很高的可調直流穩壓電源，但一般需要一只可調電阻（電位器）來設置電壓，經常調節難免會磨損導致出現調節失控。一只可調元件也必須有一個調節柄，需要對儀器的面板開孔外露可調元件。這些都有一定的影響，有時，我們可以考慮使用觸摸的方式來獲得新的操作模式，改變一下傳統的操作模式無疑會給我們帶來新的思考方式。

本文就是電源適配器廠家利用一片SGL8022W觸摸調光集成電路設計的一款觸摸式可調直流穩壓電源。它一改傳統旋轉電位器調壓方式為觸摸調節輸出電壓方式，給人一個全新的操作手感。撰寫此文目的是為讀者提供新的思路—充分利用現成的IC，改變現有的IC的傳統功能，開發它的新功能，也就是另類應用。拓展思維空間。

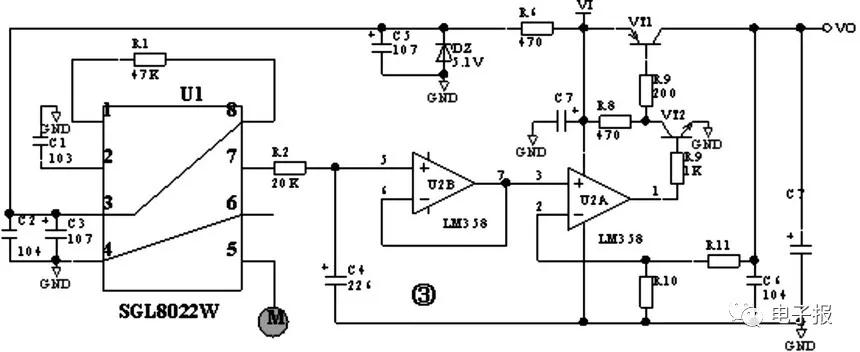

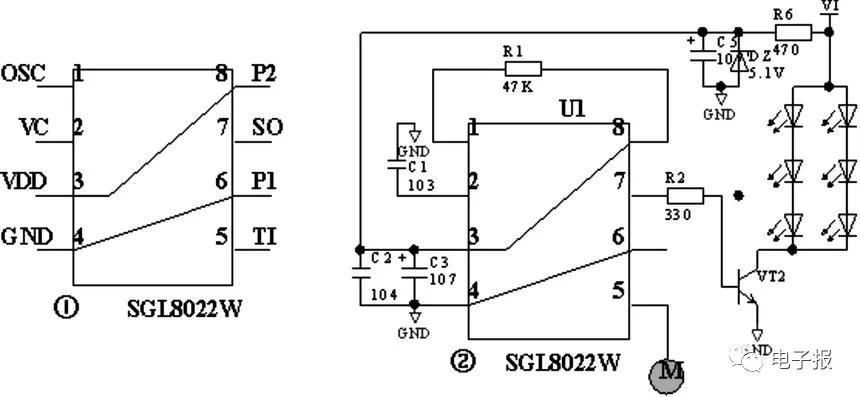

      圖3為使用SGL8022W為核心的可調直流穩壓電源電路原理圖，U1為一片觸摸調光集成電路SGL8022W，它的設計初衷是為LED觸摸調光。電路原理圖見圖2，圖2為帶亮度記憶功能的觸摸無級調光電路原理圖，模式選擇端P1=0，P2=1，IC的輸出為帶記憶的無級調光模式。圖1為SGL8022W的引腳功能圖。類似的集成電路有SGL8023W等。

      在圖3電路中，SGL8022W的模式選擇端P2接VDD，P1接GND，SGL8022W此時工作在帶記憶的無級調光模式。其輸出端SO輸出PWM信號，經R2，C4積分處理在C4兩端得到一個比較平滑的與SGL8022W輸出的PWM信號對應的電壓信號經U2B緩沖（由于LM358的輸入阻抗比較大，U2B也可以不要，因為電路只需要一個運放，所以，閑置的雙運放的另外一個運放就作為U2B緩沖電路處理了），加到U2A的同相輸入端作為參考電壓，U2A的另外一個輸入端反相輸入端則通過電壓取樣電阻網絡R11，R10比例輸入輸出電壓的取樣電壓，當輸出電壓V0低于設定電壓，也就是V0經R11，R10分壓后輸入到U2A的反相輸入端電壓低于設定的U2A的同相輸入端電壓時，U2A輸出高電平，VT2飽和導通，VT1飽和導通是輸出電壓V0升高。

當V0高于設定輸出電壓導致經R11，R10分壓后輸入到U2A的反相輸入端電壓高于其同相輸入端設定的參考電壓時，U2A輸出低電平，VT2截止，VT1截止，V0降低，如此，維持V0穩定在設定值。
附：SGL8022W模式設定對應電平。對于觸摸可調直流穩壓電源，我們現在模式3。
1. P1=1，P2=1 對應：不帶亮度記憶突明突暗的LED觸摸無級調光功能
2. P1=0，P2=1 對應：不帶亮度記憶漸明漸暗的LED觸摸無級調光功能
3. P1=1，P2=0 對應：帶亮度記憶漸明漸暗的LED觸摸無級調光功能
4. P1=0，P2=0 對應：LED三段觸摸調光功能
      開發IC的潛力，拓展IC的應用范圍可以為我們業余愛好者提供新的機會和興趣。現在的各種專用IC因為批量大，價格很低，我們完全可以試驗各種新的應用。本文只是一個拋磚引玉，希望讀者朋友可以開發出更多的觸摸調光IC的新功能。
