固定一5V電源適配器輸出?200mA反相DC/DC變換器

固定一5V電源適配器輸出?200mA反相DC/DC變換器

  電源適配器生產廠家生產的固定-5V輸出的反相DC/DC變換器,它能由低至4.5V的輸入產生200mA的輸出?所需的外部元件僅為電感?輸出濾波電容?輸入濾波電容?基準濾波電容以及肖特基整流器?器件具有使能輸入以便在不需要一5V輸出時關斷變換器?空載時典型電源適配器電流為1.9mA,在使能輸入為低電平時可進一步減少至1uA?

  TPS6735是帶P溝道MOSFET一電源適配器開關的160kHz電流方式脈沖寬度調制(PWM)控制器?柵極驅動利用-5V輸出來減小實現0.40 MOSFET所需的晶片面積?利用Ss端外加小電容可實現軟啟動?器件有1.22V基準可供使用,其外加負載可高達125uA

TPS6735十分適合于在需要高效率和低電源適配器電流的計算機外圍設備和電池供電設備中作電路板級( board-level)DC/DC變換之用?由TPS6735構成的固定一5V輸出?200mA反相DC/DC變換器如圖9-50所示?TPS6735有8引腳DIP和SOIC封裝可供使用,其工作溫度范圍(自然通風)為-40℃~85℃47兩TPS6735ENABLE10兩_3sCOMP圖9-50固定-5V輸出?20mA反相DC/DC變換器如圖所示

  固定12V輸出?120mA升壓變換器電源適配器

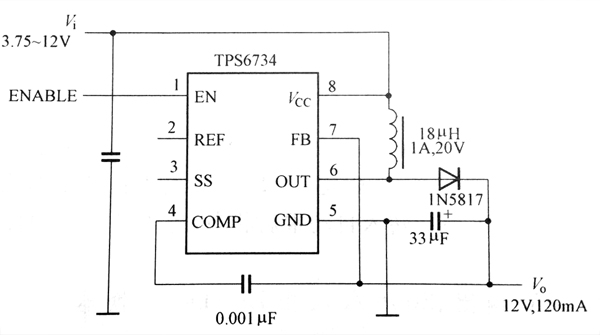

   電源適配器生產廠家生產的固定12V電源適配器輸出升壓變換器,在輸入低至3.75V時仍能提供120mA的電流?此器件與MAX734引腳對引腳( pin-for-pin)兼容并具有下列優點:電源適配器電流更低,輸入電壓工作范圍更寬,輸出電流更高?如圖9-51所示,需要的外部元件僅有電感?肖特基整流器?輸出濾波電容?輸入濾波電容以及環路補償?shù)男‰娙?當使用表面安裝元件時整個變換器僅占據0.7in2以下的PCB空間?當不需要12V電壓時,使能輸入關斷變換器并把電源適配器電流減至3uA

固定12V輸出?120mA升壓變換器

  TPS6734是帶N溝道MOSFET電源適配器開關的?170kHz電流方式PWM(脈沖寬度調制)控制器?啟動后開關的柵極驅動取自12V輸出,以使所需的晶片面積為較小來實現0.79MOSFET,并且在輸入電壓低于5V時提高效率?軟啟動通過外加一個小電容來實現?器件還引出1.22V基準(引腳2)供外部使用?

  TPS6734低電源適配器電壓和關斷方式下低電源適配器電流獲得的高效率使得它特別適用于閃速存儲器編程電源適配器?PCMCIA卡以及電池供電設備中的運放?TPS6734有8引腳DIP和SOlC封裝可供使用,其工作溫度范圍(自然通風)為-40℃~85℃
