適配器主控芯片的選擇

適配器主控芯片的選擇
適配器主控芯片我們采用NCP1280, NPC1280是專門為有源箝位正激式變換器設計的高度集成控制器，它的基本特點是：
1、內部集成了高壓啟動電路，可以使我們在不使用啟動電阻的條件下，直接啟動電源，這樣不僅減小啟動電路功耗，也節省了電路板面積。
2、具有可編程延時的雙驅動電路設計，使我們可以根據諧振電路Lr、Cr值的大小，通過一個電阻來調節開關管Q1和輔助開關管Q2的延時時間，使電路性能達到較優。
3、集成了可編程大占空比控制電路，可以使我們根據需要來自由地控制電路的大占空比輸出。
4、內部集成了輸入電壓饋控制電路,不僅提高了電源的瞬態響應性能，也有效地防止了開關管可能產生的瞬態過壓，提高了電源的可靠性。
5、輸入過壓、欠壓保護，不僅可以防止適配器在低電壓時意外啟動發生損壞，也可以提高適配器的抗雷擊水平。
6、雙模式過流保護，如果過流保護輸入引腳電壓大于0.48V小于0.57V,變換器進入周期跳過模式，從而降低輸出功率；如果過流保護輸入引腳電壓大于0.57V,變換器進入過流保護模式，從而避免主功率開關管損壞。
7、可編程軟啟動電路，可以使我們能夠根據需要調整電源在啟動時間，控制輸出電壓的上升速率，防止了電源在啟動時，可能產生的瞬態過壓。

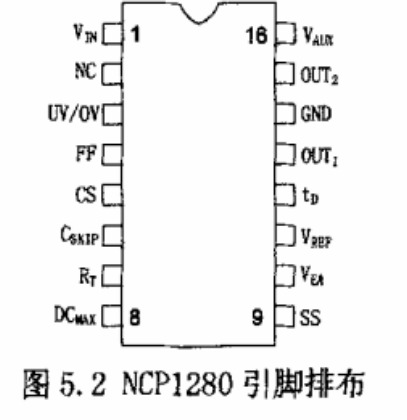

NCP1280引腳排布入如圖5.2所示

文章轉載自網絡,如有侵權,請聯系刪除。

| 發布時間：2017.10.12 來源：
