晶振兩旁的電阻和電容究竟有什么功用？

掃描儀電源適配器背景知識
晶體振蕩器是指從一塊石英晶體上按一定方位角切下薄片（簡稱為晶片），石英晶體諧振器，簡稱為石英晶體或晶體、晶振；而在封裝內部添加IC組成振蕩電路的晶體元件稱為晶體振蕩器。其充電器一般用金屬外殼封裝，也有用玻璃殼、陶瓷或塑料封裝的。
晶振一般的應用有：
1．通用晶體振蕩器，用于各種電路中，產生振蕩頻率。
2．時鐘脈沖用石英晶體諧振器，與其它元件配合產生標準脈沖信號，廣泛用于數字電路中。
3．微處理器用石英晶體諧振器。
4．CTVVTR用石英晶體諧振器。
5．鐘表用石英晶體振蕩器。
今日問題

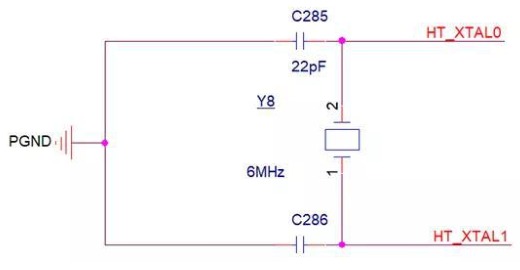

在日常的充電器電路設計中，我們經常用到晶振，而在晶振的兩端我們經?？吹接须娙莺碗娮璧纳碛埃热缦路絻蓚€圖。那么這樣的電容和電阻究竟有何作用呢？它們的數值又是如何選取的呢？大家可以結合理論和實際項目給到自己的看法。
