TOP Switch上電啟動和自動重啟動

1. 上電啟動

      上電啟動是TOP Switch正常工作前建立控制電路供電電源適配器和自動重啟動所必需的過程。

      上電過程:電源適配器上電后,直流母線將交流輸入經過整流濾波電路的到整流輸出電壓值?TOP Switch的內置恒流源對控制端外接電容器充電,恒流源對外接電容器充電到5.8V時TOP Switch的內置開關將恒流源與控制端切斷,恒流源停止工作?

      這時TOP Switch的內電路開始工作,由外接電容器以放電的形式對TOP Switch內部電路供電,與此同時外接電容器電壓隨之下降?在這個工程中,由于TOP Switch已經開始工作,可以為控制電路供電,如果在輸出電壓建立起來時, TOP Switch的控制端電壓沒有下降到4.7V或以下,電路就可以通過輔助繞組提供的電能繼續工作。

上電過程如圖154所示?

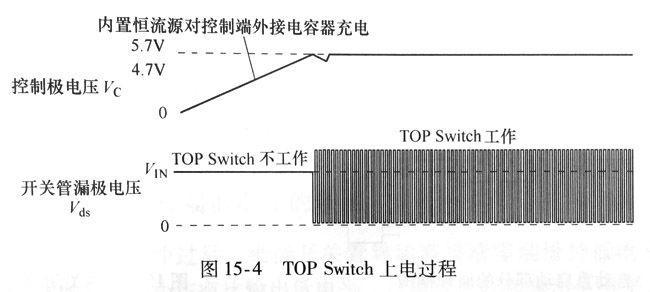

圖15-4 TOP Switch上電過程

2. 自動重啟動

      如果由于種種原因,在輔助直插式電源適配器還沒能為TOP Switch控制端供電前, TOP Switch控制端電壓下降到4.7V時, TOP Switch內部電路停止工作,內置開關重新接通內置恒流源,內置恒流源重新對控制端外接電容器充電直到控制端電壓重新上升到5.7V, TOP Switch重新工作,如果控制端電壓在輔助電源適配器供電前再次下降到4.7V,則TOP Switch再次進入重啟動狀態,直到輔助電源適配器可以為控制端供電?如圖15-5所示?

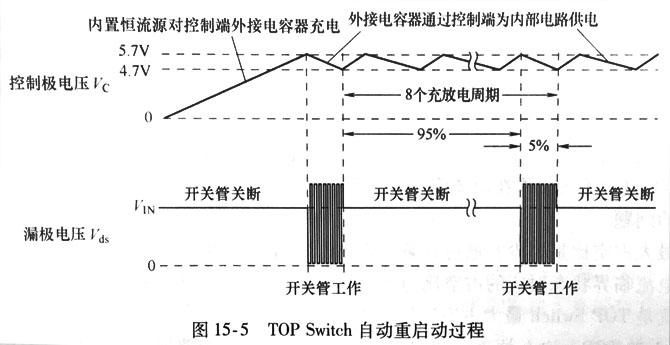

TOP Switch自動重啟動過程

       由圖15-5中可以看到電源適配器自動重啟動的一個周期是控制端外接電容器充放電周期的8倍,這樣做的原因是,在自動重啟動過程中,變壓器一次側勵磁電感儲能在每個開關周期內不能完全釋放,是勵磁電感電流上升過程,電流是連續的,這對開關管是一個沖擊,如果長期連續沖擊,可能對開關管有損傷,為了減小這個沖擊應力設置了8分頻器,使得重啟動的開關管工作時間是整個過程的很小一部分,如5%?自動重啟動部分的原理框圖如圖所示?
