定時電容器的電容量對輸出脈沖占空比的影響

UC3842定時電容器的充電是利用外接定時電阻實現,充電過程的長短取決于定時電容電阻的時間常數,放電則是靠UC3842內部電路,放電速度不受外界的定時電阻的影響,同時,放電期間輸出為低電位?這樣,在定時電阻大?定時電容小的狀態下,放電時間相對很短,占開關周期的很小部分,占空比較大或很大;而當定時電阻小?定時電容大,則放電時間將占有開關周期較大的比例,如50%,占空比也隨之對應的減小?定時電容?定時電阻與輸出的占空比的關系見圖10-9?

UC3842的其他性能

同步的實現

振蕩器的參數對電路工作的影響?從圖10-10中可以看到定時電容?定時電阻的參數直接影響輸出的大占空比,在大定時電阻?小定時電容時輸出大占空比可以達到90%,而采用小定時電阻?大定時電容時輸出大占空比則下降,甚至可以低于50%?

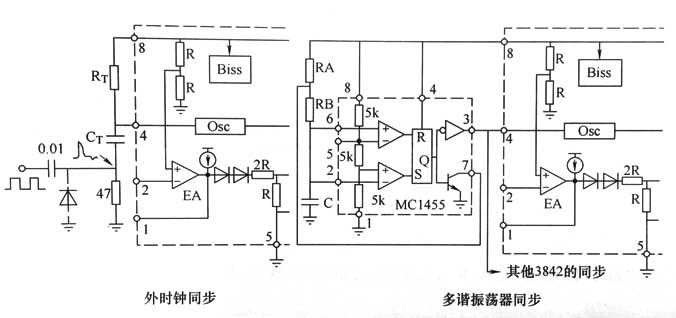

當多只UC3842同時工作時,往往需要它們的同步,UC3842的同步方式如圖10-10所示?

第一種同步方法是利用外同步脈沖同步,外同步脈沖通過0.01F電容器和470構成的微分電路將方波或矩形波信號轉換成微分尖脈沖?這個送到定時電容下端,將定時電容電壓抬高,使電路提前達到放電電壓閾值,進入放電狀態,從而實現同步;

第二種同步方式是利用外設的多諧振蕩器給UC3842的定時端(4腳)施加矩形波信號?當所施加的信號高電位時,UC3842輸出低電位,關斷開關管;當所施加的信號低電位扌,允許UC3842輸出高電位,使開關管導通?

電視機頂盒電源適配器誤差放大器

UC3842中的誤差放大器輸出是單向拉動電路,即放大器僅有下拉能力,而上拉則靠上拉恒流源實現,這個上拉恒流源的典型值為0.5mA,放大器的下拉能力典型值為2mA?當多個UC3842的誤差放大器輸出端連接到一起,就可以實現多個變換器受同一控制方式控制,如果這些變換器的輸入?輸出端為并聯狀態,則可以實現均流工作模式,即各變換器的輸出電流是“相同”的?這就為多路并聯提供了方便條件?
