電源適配器鉭電解電容器需要分清性能的分類

關于鉭電解電容器的性能分類很多電源工程師還是不太清楚。今天由電源適配器廠家東莞玖琪為大家一一列出分享！

現在,在電源適配器用中的鉭電解電容器大多為貼片型,沒有電解液,因此無防爆要求和低氣壓限制要求?

與鋁電解電容器相似,鉭電解電容器也分類一般通途?低ESR和超低ESR三類,通常看到的鉭電解電容器大多為一般用途的鉭電解電容器,如用于電源適配器的輸出整流濾波,則希望ESR特別是100kHz及以上頻段對應的ESR越低越好。

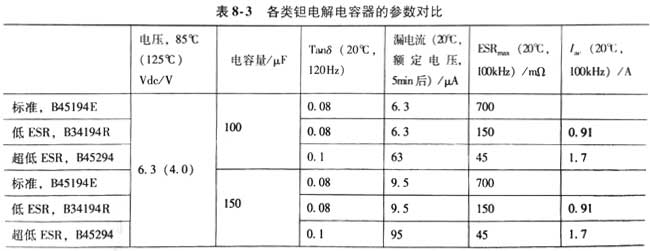

表8-3為2004年前后EPCOS生產的“標準”鉭電解電容器?低ESR電解電容器和超低ESR鉭電解電容器的主要參數?

EPCOS鉭電解電容器參數對比

電流指標：

標準鉭電解電容器沒有紋波電流指標

  低ESR但電解電容器開始有紋波電流參數(100uF/10V,0.79A)超低ESR(100F/10V,1.3A)

  100uF電容量在100kHz時容抗為15.9m0

  標準銀電解電容器給出了阻抗(100F/10V,0.70)

  低ESR銀電解電容器有ESR參數(100gF/10V,200m0)超低ESR(100F/10v,80mn)

  很顯然,在100H頻率下,無論是標準鋇電解電容器還是低ESR電解電容器還是超低ESR鉭電解電容器的ESR均遠高于電容器的容抗,也就是說在這種狀態下,電容器的交流等效電路近似為ESR?表明,ESR決定了濾波特性和輸出電壓紋波?

以上是電源適配器廠家東莞玖琪今天分享內容，希望對大家日后的電源研發工作有所幫助。
