反極性變換器向隔離型的演化

充電器隔離分界點的選擇

充電器反極性變換器向隔離型演化的第一步就是要確定輸入與輸出之間的電氣隔離放在電路的什么地方,也就是確定隔離邊界?

既然要電氣隔離就要選擇電氣隔離元器件?現有的可以實現電氣隔離的元器件有變壓器和光耦合器?由于光鍋合器不能傳輸功率,因此不適合于功率變換器的功率傳輸部分的電氣隔離,這樣就只能采用變壓器實現電氣隔離?

這里要解決的問題就是這個變壓器放置在電路中的什么地方?

從變壓器的理論可以知道,施加到變壓器的電壓必須是交流電,這個交流電壓可以不是正弦波,但是不能帶有直流分量,只有這樣才能保持在每一個開關周期都能做到磁通復位,變壓器的磁路才不至于因直流分量的作用而進入飽和狀態,使得變壓器喪失功能?

變壓器的磁通復位可以看成是變壓器的勵磁電流的回歸過程?那么反極性變換器電路中那個位置放置變壓器可以使得變壓器可以實現變壓器的勵磁電流的回歸過程。

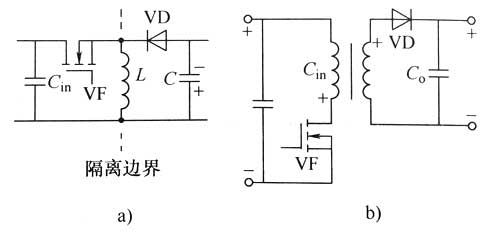

從電路原理可以推導出反極性變換器電路的電感電流在每一個開關周期,電感電流都要回歸帶初始電流狀態,那么是否可以將變壓器放置在電感的位置上呢?如圖2-2所示?

充電器反激式變換器的隔離演化與原理

反激式充電器是輸入與輸出電氣隔離的,可以認為是隔離型反極性變換器,因此只要將反極性變換器改為隔離型的反極性變換器就可以成為反激式變換器?這樣,只要弄清楚反極性工作原理就可以清楚反激式變換器的工作原理?接下來的問題就是如何將反極性變換器轉化為具有電氣隔離功能的反激式變換器?
