概述
在石油化工企業中,各類生產裝置分布密集,相互影響。根據工藝流程及總圖的要求,很多情況下儀表室、變配電室等布置在防爆區域以內。因防爆儀表及變配電器件價格昂貴,多在建筑物內設正壓送風系統,創造一個空氣潔凈、無毒、無害的正壓環境,防止廠區內的灰塵及腐蝕性氣體含量較高的空氣進入室內,以確保儀表及各種設備的正常運行,保障工人安全和健康。為了在室內獲得30～50Pa的正壓,正壓送風系統對空氣凈化處理、建筑物的封閉、送風量的計算、送風設備的選擇、末端設計及控制報警系統的設置均有嚴格的要求,下面結合某工程實例,介紹正壓送風系統的設計。

正壓送風系統的設計
正壓送風系統流程
正壓送風系統流程如圖1所示。來自防爆區外的大氣在進風口處經檢測安全后,由風管送入化學處理器凈化;潔凈空氣經風機提壓后,由送風口輸送至儀表室、變配電室。為了獲得穩定的室內正壓,兩臺(一開一備)風機并聯設置且聯鎖,風機與相應的

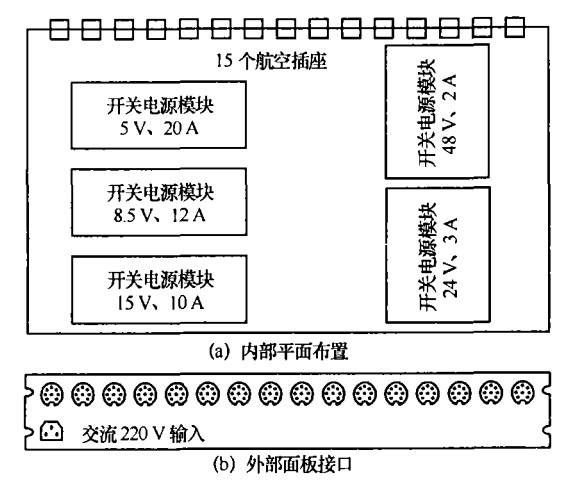

圖4　多路輸出電源機箱布局示意

2004-08-10還測量了多路輸出電源適配器的環境溫度:室外35℃、機房28℃、機架31℃、電源適配器機箱36℃、開關電源模塊的平均溫度43℃。

表 4　各電源適配器模塊的實測輸出電壓

各模塊的實測輸出電壓 /V

測量日期

5 V

8. 5 V

15 V

24 V

48 V

2003 - 09 - 20

5. 5

9. 0

15. 5

24. 5

48. 5

2004 - 08 - 10

5. 5

9. 0

15. 4

24. 3

48. 3

從以上數據可以發現,多路輸出電源的工作狀態非常穩定,少量電源適配器模塊的輸出電壓略有偏移,這是因為當時微調電阻調整后沒有用絕緣漆封固造成的。
多路輸出電源適配器設計思路正確,結構合理,能為網絡設備提供穩定、可靠的電源。至今已連續運行了一年多,沒有發生一次電源故障,實際使用效果很好,證明了此多路輸出電源設計、制作完全成功。

當儀表室、變配電室等布置在防爆區域內時,應設正壓送風系統,創造一個空氣清新的正壓(30～50Pa)環境,以確保儀表及各種設備的正常運行。結合工程實例,介紹了正壓送風系統流程及設計要點,如空氣凈化處理、建筑物的封閉、送風量的計算、送風設備的選擇、末端設計及控制報警系統的設置等。
